Un tutoriel 100% DIY sur la conception d'un câble Vidéo Composite RCA vers une prise péritel scart. En remplacement d'un câble d'origine défecteux ou après un Mod vidéo composite de votre console de jeu (comme la Nes), il peut s'avérer intéressant de posséder ce genre de câble dans sa collection.

L'outillage :

• Fer à souder et de l'étain
• 3 connecteurs mâle RCA (jaune, rouge, blanc)
• 1 connecteur mâle Péritel SCART
• Des fils électriques multibrins (pour la souplesse) en magasin d'électronique
• Multimètre en mode continuité (il doit émettre une sonorité lorsque les 2 fiches sont en contact)

C'est parti :

En suivant le schéma ci-contre, commencez par souder la masse commune (GND) sur la prise péritel scart, en faisant bien attention au numéro des pins.
Puis soudez les fils pour l'audio R et L ainsi que celui de la vidéo composite

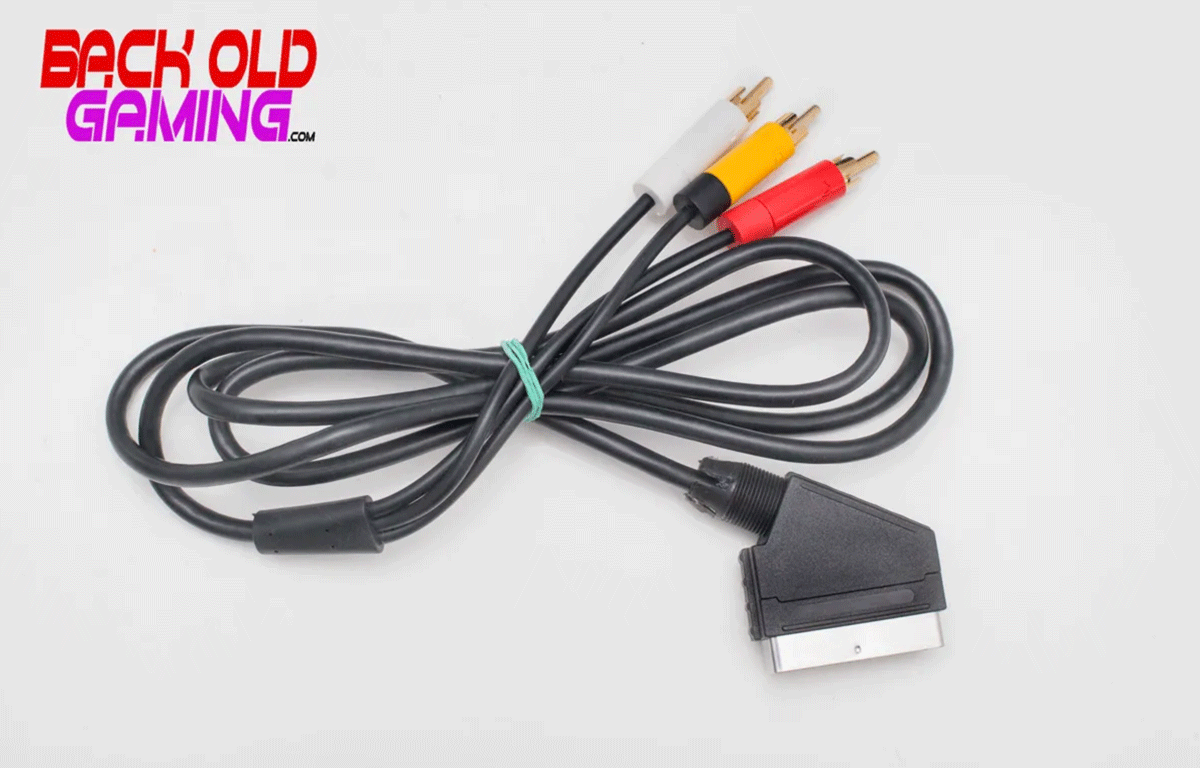

Astuce : vous pouvez également recycler un câble vidéo que vous possédez en doublon. Par exemple, le câble illustrant cet article est à l'origine un câble "AV de la x360". En sectionnant le connecteur AV x360 pour y souder à la place une prise Péritel SCART offre une méthode plus simple et élégante d'obtenir rapidement le câble désiré.

Comme vous pouvez le constater toutes les pins (4,5,9,13,17,18,21) sont reliées à la masse (GND) par le même fil. Pour la pin 21 qui n'est autre que l'armature de la Péritel SCART, je déconseille fortement la soudure dessus, enrouler plutôt le câble par l'une des ouvertures de la prise SCART.
Avec le multimètre certifier que la masse se propage bien de la pin 4 à la pin 21.
