Tutoriel : Démonter ouvrir Nintendo 64 - n64 - Back Old Gaming
Retour

Tutoriel sur le démontage intégral de la Nintendo 64 (N64), console 64 bits de Nintendo sortie en France durant le milieu d'année 1997 en remplacement de sa grande soeur la SNes (16 bits). Un démontage sans grande difficulté, en quelques minutes, les entrailles de la 64 bits de Nintendo n'auront plus aucun secret pour vous.


L'outillage :

  • Tournevis cruciforme adapté pour ne pas abîmer la tête des vis.
  • Tournevis gamebit pour Nintendo
  • Réceptacle pour y déposer les vis sans les perdre.

C'est parti :

Commençez par vous assurer que la Super Nintendo est parfaitement éteinte, débranchez tous ses câbles : électrique, vidéo, manette de jeu. Avec le bouton "Power" faire le mouvement On/Off afin de vider complètement les condensateurs de toutes leurs énergies électriques. Si cela n'est déjà fait, retirez la cartouche de jeu du port de la console.
Nous devons également retirer la cartouche "Expansion Pack" de la console avant de procéder à son démontage, vous pouvez vous aider d'une piède de monnaie, ou comme sur la photo, directement avec le clapet de la console 😄.

Posez la console sur le dos, repérer les 6 vis principales sur la photo et procéder à leur extraction (cercles rouges) avec le tournevis gambit.

Remettre la console à l'endroit et retirer délicatement le capot de la belle sans forcer. Vous pouvez admirer ses 2 cages métalliques protectrices contre les diverses interférences.

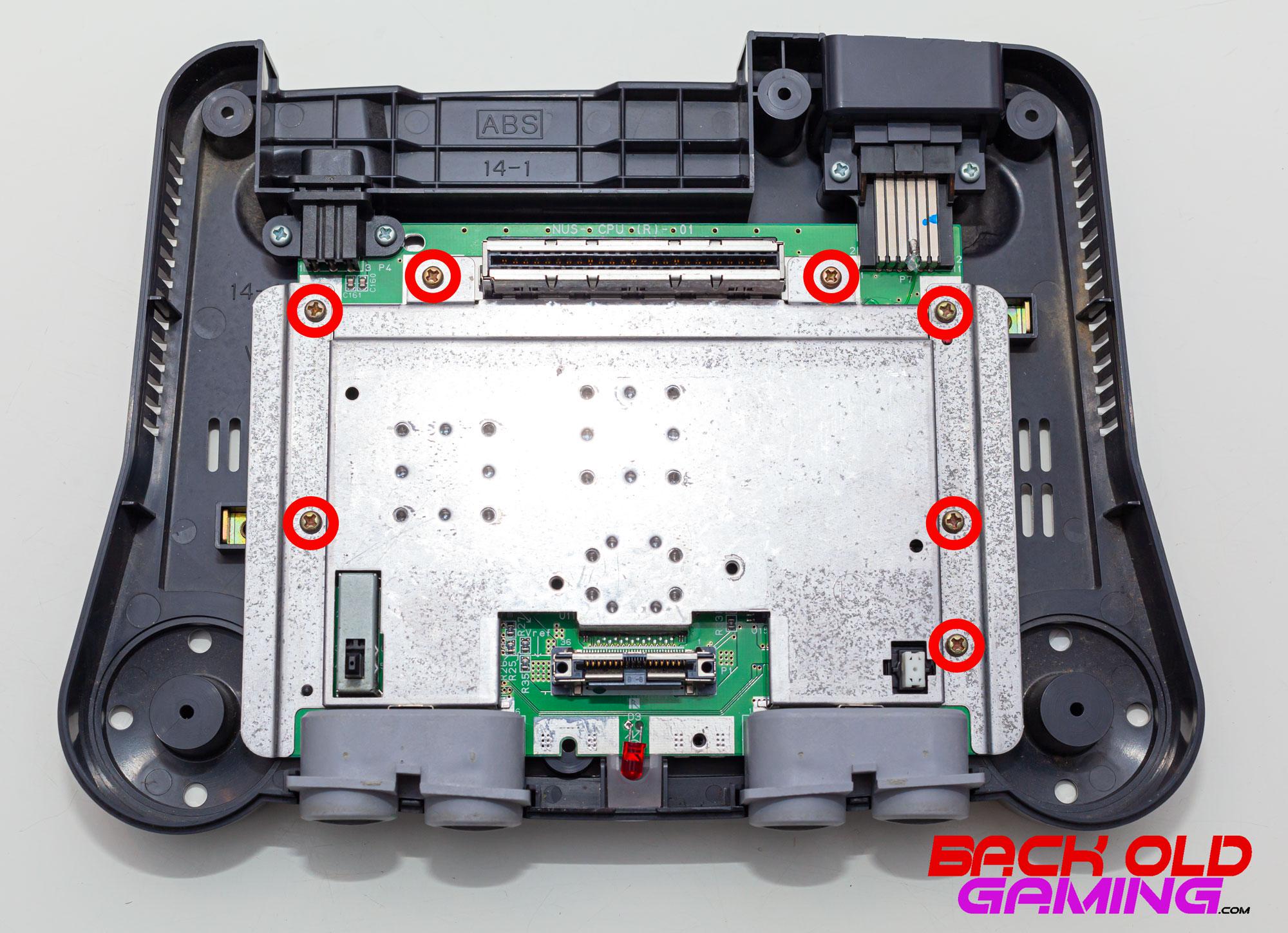

Et nous continuons avec une série de 7 vis (cercles rouges), et nous retirons la première plaque métallique.

Continuez avec le radiateur, gros bloc métallique servant au refroidissement passif de la machine, en devissant les 10 vis (cercles rouges), oui vous avez bien lu 10 vis, Nintendo adore la visserie 🤣.

Retirez à présent les 7 vis suivantes de la cage de Faraday (cercles rouges).

Vous pouvez enfin admirer la pcb de votre Nintendo 64, retirer le port cartouche en le soulevant délicatement, généralement vous y trouverez un amas de poussière.... 😅

Vous pouvez maintenant sortir en douceur la carte mère de la console, en dévissant les 4 dernières vis sur le port d'alimentation et la sortie vidéo.

Ce tutoriel est fini, je l'espère, vous aura aidé dans le démontage de votre Nintendo 64. Profitez en pour retirer toute la poussière accumulée et gratter d'éventuelles tâches de rouille. Pour remonter la console, il faut suivre ce même tutoriel en sens inverse.
